在容器中运行 EDA 全家桶

事情的起因是我买了一台 EDA 专用的服务器(学院的计算集群实在是人满为患),需要重新安装相应的软件。这台服务器的处理器是双路 AMD EPYC 9554,处于一些兼容性的原因,管理员建议我选择内核版本较新的 AlmaLinux 9 操作系统。

然而,大部份的 EDA 软件对操作系统的支持还停留在 RHEL 7/8(即 AlmaLinux 7/8)。直接在 AlmaLinux 9 中安装、运行这些 EDA 软件,可能会存在一些 undocumented 的兼容问题。所以,一个可能的选择是,让用户运行一些 AlmaLinux 8 的容器实例,再在其中运行 EDA 软件。

然而,根据我在 学院 FICS 计算集群 的管理工作中学到的经验,不能指望服务器的普通用户都是 Linux 专业用户。对于绝大多数普通用户来说,使用 LSF、Slurm 这样的集群调度软件都已经显得过于复杂,更不要说让普通用户启动一个容器来运行软件了。因此,对于新服务器的软件部署,最核心的挑战是尽可能地降低对普通用户的心智负担,尽量使得容器内启动 EDA 软件的过程和容器外没有差异。

因此,一个(相对)完美的解决方案是:在 AlmaLinux 9 宿主机中启动 AlmaLinux 8 的容器,然后将 EDA 软件运行在这些容器实例里,并尽可能地对普通用户透明无感。

具体来说,上述挑战可以分解成以下几个具体需求:

  • 命令完全兼容:在原有命令上加上一个 edarun 前缀(像 edarun vcs ... 这样)即可在容器中运行 VCS 和其他 EDA 软件;
  • 图形界面支持:对于有 GUI 的软件,edarun virtuoso 可以直接启动 GUI 界面;
  • 文件系统映射:用户的文件夹对容器内的软件可见,且保持内外一致的权限,使得软件能够方便地读写文件;
  • 用户容器隔离:每个用户都有一个自己的 EDA 运行容器,彼此之间相互隔离,遇到问题也可以快速地重启自己的 EDA 容器。

Note

本文不会涉及如何破解 EDA 软件或使用盗版许可证,本人也不赞成使用盗版软件。请读者从合规渠道获取 EDA 软件和许可证。

相关的代码我在 GitHub 上开源了(代码仓库链接),关于设置和用法等可以查看仓库的 README 说明。本文主要讨论和记录下我在开发过程中的一些想法和踩过的坑。

他山之石:前人的方案

在容器中运行 EDA 软件是一个相对小众的需求,虽然称不上复杂,但可以参考的代码也不算太多。

GitHub 上有一个类似的解决方案——limerainne/Dockerize-EDA,但都不甚令人满意。它们通常是为了充当持续集成(CI)的一个组件,而不是为了给多用户的服务器提供一个通用的 EDA 运行环境。它们通常试图将 Synopsys DC、VCS 等某几款常用的 EDA 工具分别包装成多个单独的镜像,即一个 Docker 镜像对应一款工具。但实际的 ASIC 流程通常涉及二三十款 EDA 工具,将它们一一打包成容器镜像供用户选择是不切实际的。此外,仅有的几个仓库的代码也缺乏维护,长期没有得到更新。

Synopsys 官方也提供了一个 EDA 容器化的解决方案——Synopsys Container。但该方案对 EDA 软件的支持比较有限,即使是 Synopsys 自家的工具尚且没有支持完全。

我的实践

总之,上面这些方案离我的设想还存在不小的距离,特别是很难做到“尽可能地对普通用户透明无感”,这也是我为什么要从头开始自己动手的原因。

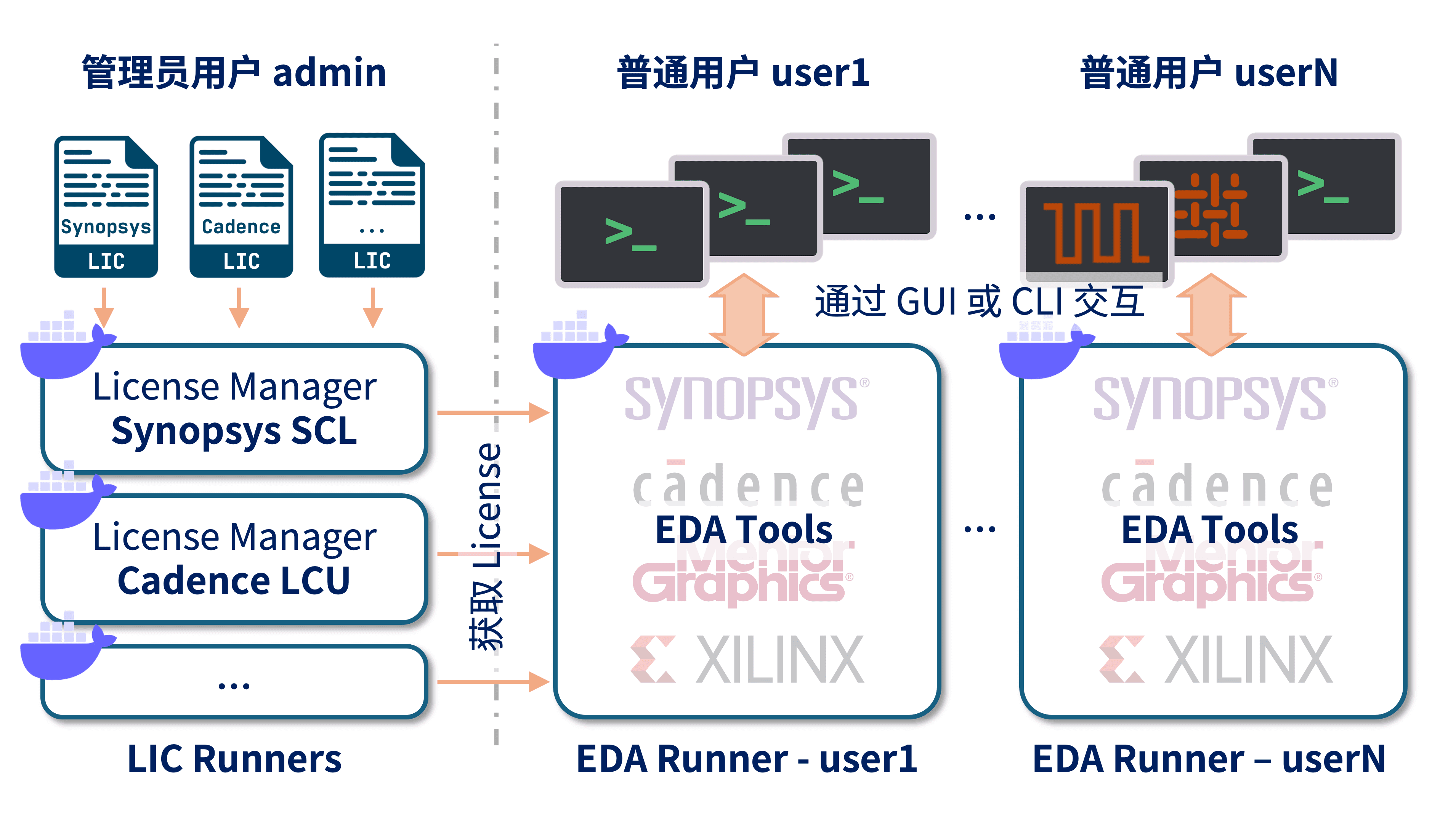

下图是服务器上 EDA 软件运行环境的整体架构,其中:普通用户每人有一个独立的 EDA Runner 容器实例(名为 eda-runner-username),该用户的所有 EDA 软件都在该容器实例中运行,用户可以通过 Shell 命令行或者图形界面与容器内的软件交互;管理员用户针对不同的 EDA 软件厂商运行了多个 LIC Runner 容器实例(名为 lic-runner-vendor),它们通过指定的端口号提供许可证服务。

Multiple users run EDA tools in containers
多用户使用容器运行 EDA 软件

EDA Runner 容器镜像

在事情的最开始,我们需要首先构建一个运行 EDA 的 Docker 镜像文件 EDA Runner。这个部分相对来说和已有的一些实践差别不是太大,主要是安装 EDA 软件所需的一些依赖包。它的代码大致如下(为了简洁我省略了一部分,详见代码仓库中的 edarunner.dockerfile 文件):

FROM almalinux:8

RUN yum update -y
RUN yum install -y epel-release
RUN yum config-manager --set-enabled powertools

# Install basic tools
RUN yum install -y zsh git java-21-openjdk-devel firefox
RUN yum groupinstall -y "Development Tools"
RUN yum install -y redhat-lsb-core tcsh ksh xterm gcc-c++ gdb glibc-devel net-tools

# Install additional dependencies for EDA tools
RUN yum install -y texinfo ncurses-devel rsync glib2-devel mesa-libGL ...

RUN yum clean all

# Fix Java sun.awt.FontConfiguration.getVersion error
RUN fc-cache --force

# Remove the /.dockerenv file (if exsiting) to avoid some EDA tools detecting the container environment
RUN rm -f /.dockerenv

ENV JAVA_HOME=/usr/lib/jvm/java-openjdk

和本文开头说的一样,我们的镜像是基于 AlmaLinux 8 构建的,这是目前 EDA 软件支持比较主流的发行版。除了 Git 等一些常见的工具软件和依赖,它还安装了 EDA 软件运行所需的的一箩筐依赖库。关于这个部分,EDA 厂商们也缺乏具体的文档指出软件到底有哪些依赖,所以基本上都是我通过实验获得的。 这里有几个值得注意的点:

  • 我最后删除了 /.dockerenv 这个文件,主要是我发现一部分软件会检查自己是否在 Docker 环境下,进而索要更多的 License 项目;
  • 在镜像内安装并设置了一个较新的 JDK 环境(以及安装了 Git 和 Zsh 等),主要是为了保持容器内外一致的开发环境体验;
  • 运行 fc-cache --force 是因为 Docker 环境内的原生 JDK 有时会遇到 java.lang.NullPointerException 报错。具体原因大概如 此文 所述,是它缺失了一些内置字体资源。

实践上,运行许可证软件 lmgrd 的容器(即图中的 LIC Runner)和 EDA Runner 可以用一样的镜像,因此也就不需要额外单独准备了。

容器引擎的选择:Why Podman over Docker?

其次,我们需要一个容器引擎来管理、运行上述镜像,Docker 是其中最为常见的选择。但经过实际实验和比较,我最终选择了 Podman。

Podman 是一个开源的容器软件,并不像 Docker 那样知名。关于它和 Docker 孰优孰劣的争论由来已久,我选择 Podman 的原因主要包括以下两点:

  • Podman 是无根(rootless)的,每个用户的 Podman 环境是完全隔离的;而 Docker 存在一个 root 权限运行的守护进程,将普通用户加入 Docker 用户组可能会带来潜在的安全风险和管理上的麻烦。
  • Podman 的使用方法和 Docker 基本一致,也可以直接解析 Dockerfile 语法的镜像文件。网上的 Docker 经验可以稍作修改便迁移到 Podman 上。
  • Podman 是开源的,以及已经预装在 AlmaLinux 9 中了。

当然,最重要的是,我之前个人用过 Podman,比较熟悉(哈哈哈)。

Note

此外,有一个很奇怪的现象是,Cadence Virtuoso 在 Docker 容器中运行时会需要额外的 License,在 Podman 或者宿主机上运行时就不需要。我没有研究出它的检测机制是怎样运转的,因此具体为什么就不得而知了。

edarun 命令的底层逻辑和代码实现

在代码仓库的 bin 文件夹中,我提供了三个 Zsh 脚本:

  • edarun:启动 eda-runner-username 容器实例,并在其中运行 EDA 软件;
  • edakill:终止并删除用户当前的 eda-runner-username 容器实例(当然也包括其中正在运行的 EDA 软件进程);
  • edaupdate:先运行 edakill,而后重新编译 edarunner.dockerfile 镜像文件。

具体它们三者的功能,可以直接参考代码仓库的 README 说明,这里就不赘述了。其中 edakilledaupdate 的功能比较简单,有效代码也就三两行,因此这里主要讨论 edarun 的实现。edarun 的代码在 这里,源代码太长了我就不贴过来了。

The flowchart of edarun command
edarun 命令的执行流程

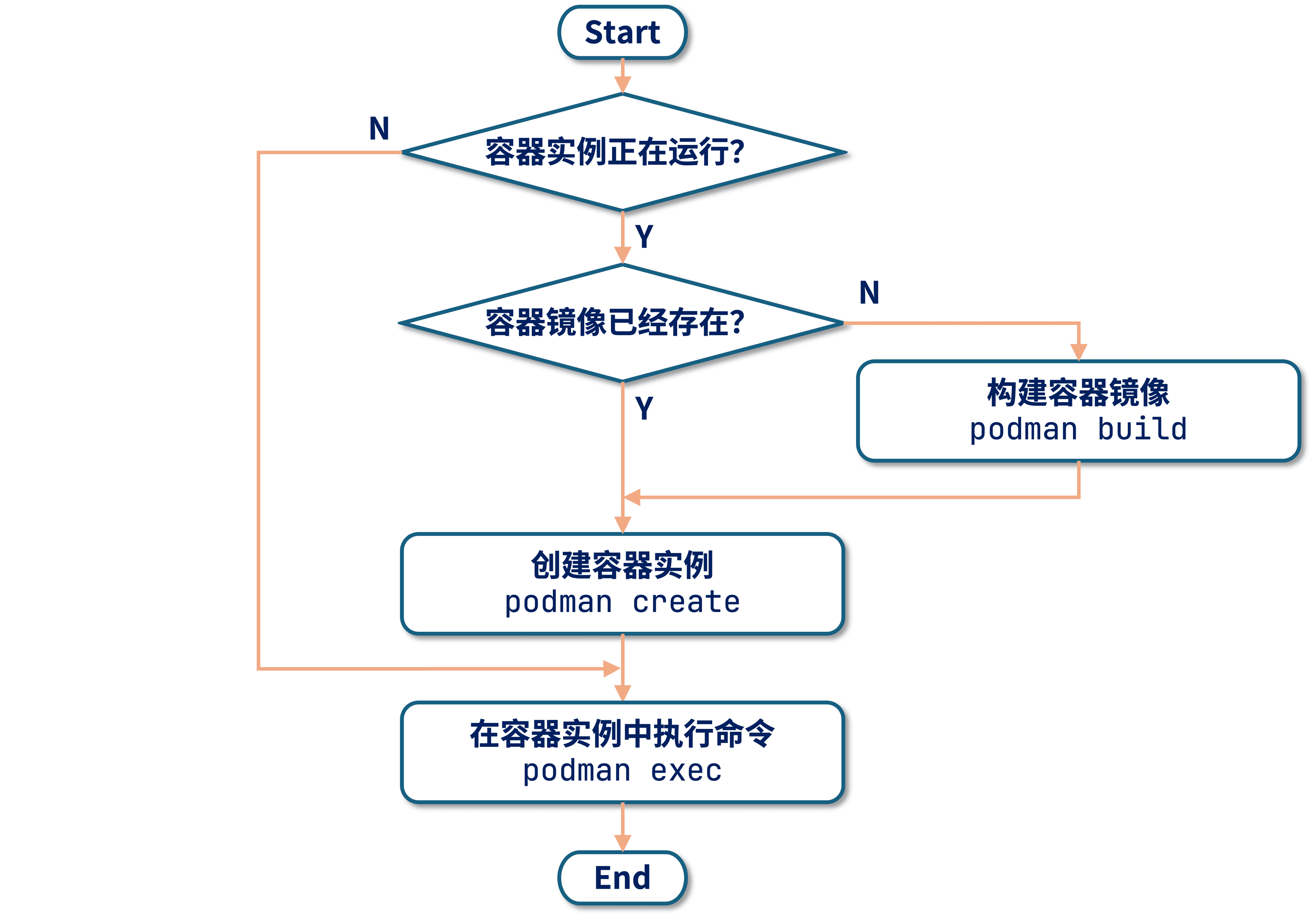

edarun 脚本的执行流程如下图所示。该脚本的目标是将 edarun [args] 命令中的参数部分作为命令在名为 eda-runner-username 的容器实例中执行(podman exec),为此它首先检查该容器实例是否存在,如不存在则先基于 edarunner 容器镜像创建(podman create)一个名为 eda-runner-username 的实例并运行在后台。如果用户此前还没有构建过 edarunner 这一镜像,脚本会在创建实例前先完成镜像的构建(podman build)。

之所以要设计地如此迂回,而不是让用户自行构建容器镜像并创建对应的实例,是因为我不希望普通用户需要学习 podman 的使用(甚至不需要知道容器的存在)。如此一来,无论当前用户的 eda-runner-username 实例是否已经运行,用户提交的 EDA 软件命令都能够在实例中准确地得到执行。此外,这么设计的还有一个目的是,用户即使多次运行 edarun ... 命令,也不会启动多个容器实例,即这多条命令会在同一个容器实例中运行,这有利于后续管理(软件搞崩了的话大不了直接 edakill)。

为了让用户使用更加丝滑,脚本还做了以下设置:

GUI 支持

绝大多数 EDA 软件都具有图形界面,因此我们需要容器能够支持 X11 GUI 服务,因此,在创建实例时需要加上对应的参数:

podman create -it \
    -e DISPLAY \
    -e "TERM=xterm-256color" \
    -v /tmp/.X11-unix:/tmp/.X11-unix:rw \
    ...

podman exec -it \
    -e DISPLAY \
    ...

容器内外一致的用户权限

以下设置可以以宿主机当前用户的身份在容器内执行命令:

podman create -it \
    --userns=keep-id \
    --group-add keep-groups \
    ...

podman exec -it \
    --user $(id -u):$(id -g) \
    ...

在当前目录运行 EDA 软件

进入容器时,Podman 默认会将当前工作目录切换到容器的根目录 /,但我们更希望 edarun ... 的命令能够在宿主机的当前目录执行。因此,在 podman exec 执行之前,脚本会检查当前目录在容器中是否存在,如果是的话,将默认工作目录切换到该目录:

if podman exec "$CONTAINER_NAME" [ -d "$(pwd)" ]; then
    WORKDIR="$(pwd)"
else
    WORKDIR="${HOME}"
fi

podman exec -it \
    -w ${WORKDIR} \
    ...

容器保持和宿主机相同的时区

以下设置是为了使得各个 EDA 工具内看到的时间和系统时间保持一致,以免产生不必要的误解。

podman create -it \
    --tz $(timedatectl show --property=Timezone --value) \
    ...

License 管理服务

关于 License 管理服务 lmgrd 的容器化部署,其实反而相对简单。代码仓库的 README 里也已经有了比较清晰的用法说明。

由于容器的网络 MAC 地址是可以自定义设置的,这可以使得 License 文件可以不再绑定到某一台具体的服务器上。这一点的好处是显而易见的——比如该服务器坏了以后不需要联系 EDA 厂商重新生成 License,特别是 EDA 厂商可能断供的情况下。

关于本文

我本来是不打算写作本文(以及开源相关的代码)的,毕竟部分聪明的读者已经发现这套技术栈有用来盗版的风险,作为一个正版用户我无意于此。但近期刚好有朋友和我讨论了在容器中运行 EDA 软件的可行性,让我觉得这个事情技术上还是很有意思的,值得一记。
